加工定制 | 否 | 品牌 | 玺梓 |
型号 | 70DF | 出力轴容许径向负荷 | 20 |
出力轴容许轴向负荷 | 20 | 出力轴容许力矩 | 10 |
入力轴容许径向负荷 | 20 | 入力轴最大弯曲力矩 | 20 |
入力轴最大扭矩 | 20 | 入力轴的GD2 | 30 |
标准定位精度 | 30 | 重量 | 20 |

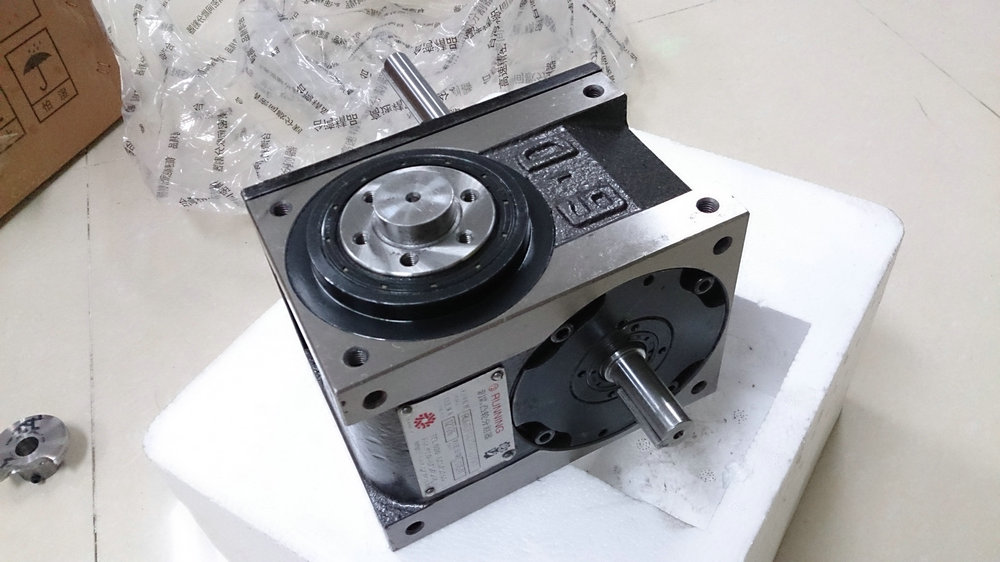

70DF凸缘型分割器产品概述:
标准精度:±30秒,可定制±15秒高精度
匹配电机:120/200W 电机转速在1400-1450
重量: 18 kg 扭力限制器(TL):250 润滑油:90#
品牌:玺梓精密 产品认证:ISO9001 保质:2年
加工定制:是 使用盘径:200-550mm
承载重量:30KG 驱动方式:圆盘驱动、输送带驱动、齿轮间接驱动
安装面:P、S、T、U、V、W
规格:45、60、70、80、110、140、180、250
驱动角度:90°、120°、150°、180°、210°、240°、270°、300°
70DF分割器尺寸图:
70DF凸缘型分割器技术参数:
出力轴容许径向负荷(C1): 220kgf | 入力轴扭矩(C5): 9.5 kgf-m |
出力轴容许轴向负荷(C2): 300 kgf | 入力轴的CD²(注1): 6*10-3 kgf-m² |
出力轴容许力矩(Ts): 参考力矩表kgf-m | 定位分割精度: ±30 Sec. |
入力轴容许径向负荷(C3): 150 kgf | 重量:18 kg |
入力轴弯曲力矩(**): 110 kgf |
注1:入力轴的CD²是在停留范围内的数值。 注2:C1至C5数值是达到安全系数=2时的数值
