| 品牌 | 其他 | 型号 | WX |
| 加工定制 | 否 | 外形尺寸 | 见说明 |
| 重量 | 980 | 种类 | 冷弯机 |
| 别名 | 2D折弯机 | 用途 | 成型 |
| 电动机功率 | 3 | 规格 | 见说明 |

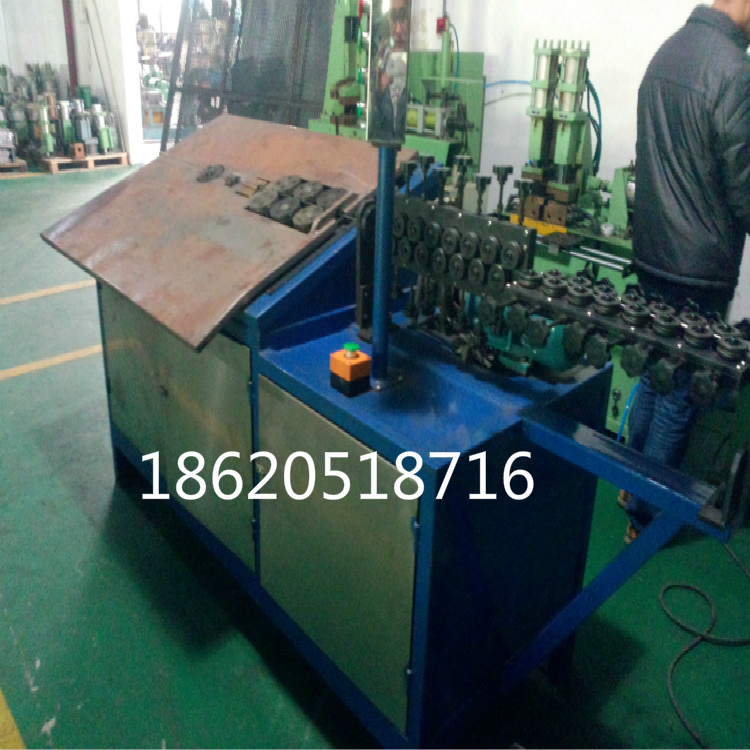

2D成型机参数
***生产各类铁线成形机，本设备设计理念，以机器代替人工，无需调直材料、无需开模即可生产，您需要弯什么形状只要它是在一个平面上，我们的机器都可以满足您的要求，如需了解可与我们联系
适用于铁线、钢线、不锈钢线及有色金属线材（圆、方、扁线）、打（弯制）方、圆、六角、椭圆用不规则形状和各种平面扣类，各式挂钩等。
规格;铁线成型机 | |||
机种型号 | Z-6 | ||
线径范围 | 铁线 | 2-6 mm | |
钢线 | 2-5mm | ||
送线长度 | 按照用户设定 | ||
弯折角度 | ± 0.02° | ||
送线速度 | 按照100mm产品达50个\min | ||
弯折速度 | 2-5 turns / sec | ||
定位准确度 | ± 0.5° | ||
4轴使用效能 | 水平移动2.7KW;送线3.8KW; 转线2.7KW 切刀2.7KW; 内弯刀2.7KW; 外弯刀2.7KW | ||
安装电力 | 2.2KVA | ||
伺服电机 | 3*1kw | ||
机器材积 | 长 2300MM | ||
宽 1000MM | |||
高 1200MM | |||
机器重量 | 1100KG | ||
标准配备:送线架一个 | |||
(1) 送线轮 | 4pcs | ||
(2) 切刀+切刀固定座 | 1 SET | ||
(3) 旋转头 | 2PCS | ||
(4) 工具箱 | |||
选备配备: | |||
设备工作原理：
设备选用细分驱动器控制高精度步进电机送线，机械传动选用精密齿轮连接，***保持不变的送线精度和送线速度；剪切油缸液压站配备强制风冷散热器，加倍延长液压系统元件的使用寿命；控制系统采用PLC与文本显示器连接，既方便操作，又保证了控制系统的稳定性，而且设计有生产数量预置功能控制整机运行。
设备结构原理：
由精密步进电机驱动送线轮转动，用PLC与文本显示器代替步进电机控制器，可以根据需要任意修改步进电机缓升缓降曲线与步进电机转速，***了机械传动的冲击，保证了实际传送铁线长度与理论计算长度一致；在设计预算时，已经把每MM长度分为10段脉冲，进一步确保了长度精度的设置；可调液压油缸剪切，可以保证圆圈切口的整齐性，剪切时间和退刀时间均可以在文本显示器上直接修改；设计有手动慢速送料、慢速退料功能，操作简便、减少材料损耗。
设备结构特点：
适合不同线径、分条料的铝线、铁线、铜线、不锈钢线卷成不同的圈径或不同弧线，长度误差小于1MM。通常用于铁线制品、风扇网圈、工艺品、灯罩等行业。
