| 品牌 | 其他 | 型号 | Q11F |
| 材质 | 不锈钢 | 连接形式 | 内螺纹 |
| 结构形式 | 浮动球球阀 | 公称通径 | 8-100mm |
| 适用介质 | 水 | 压力环境 | 常压 |
| 工作温度 | 常温 | 标准 | 国标 |
| 流动方向 | 双向 | 驱动方式 | 手动 |
| 零部件及配件 | 配件 | 用途 | 截止 |
| 类型(通道位置) | 直通式 | 作用对象 | 水 |
| 规格 | 1/4''-4'' |

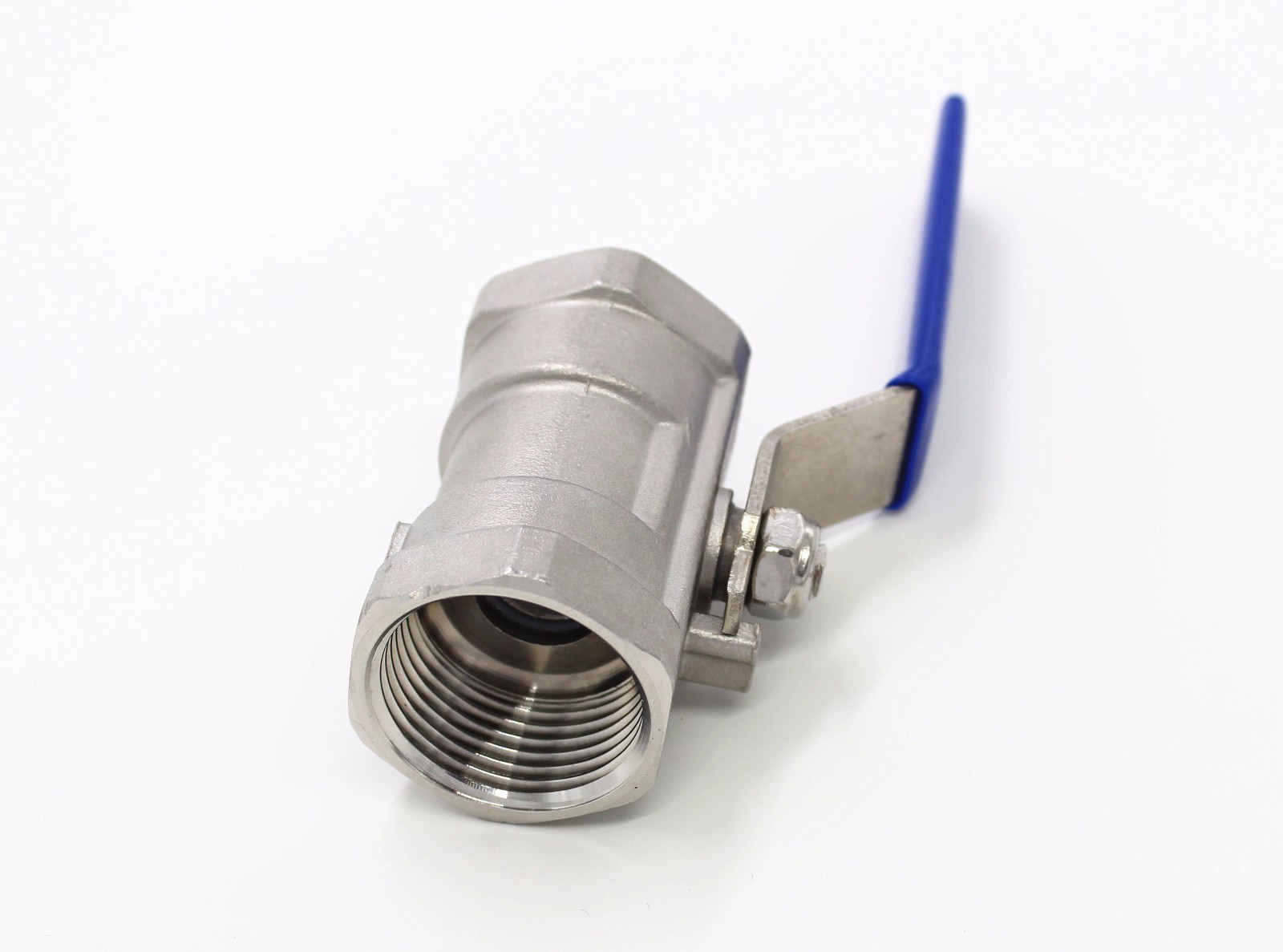

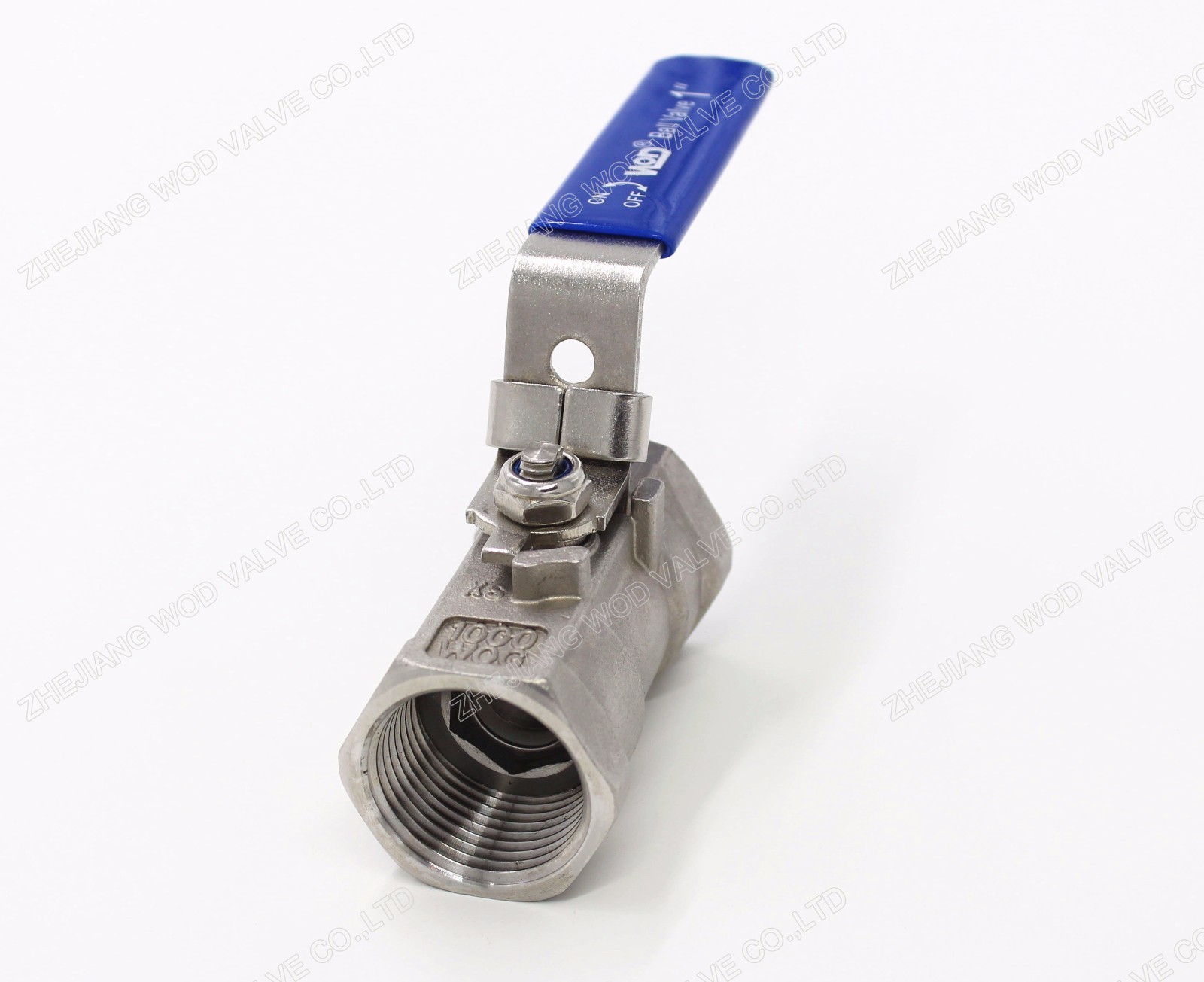

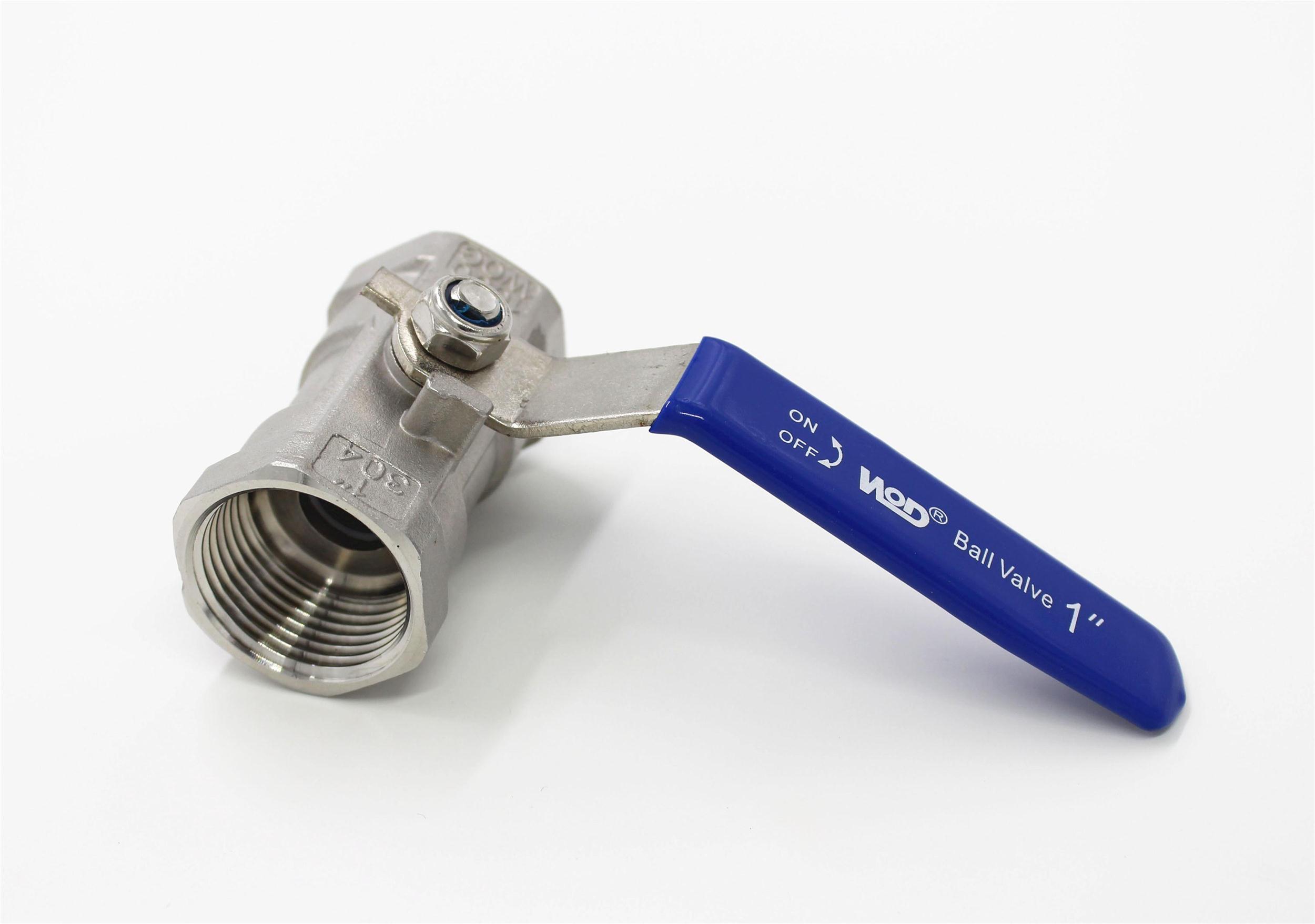

型号：Q11F
操作方式：手动操作
外部特征：一片式
手柄：带/不带锁
内部特征：缩径
规格：1/4''-4''
材质：WCB /CF8/CF8M（不锈钢/碳钢）
公称压力：1000WOG
适用温度：-40～180℃
连接方式：螺纹连接
螺纹标准：NPT/BSPT/BSP/ISO228...
主要零部件材料：阀体、阀座、球体、止推垫圈、阀杆、填料、压盖、螺母、垫圈、柄帽、手柄、手柄套。
结构特点:
1、 启闭无摩擦。2、 上装式结构。3、 单阀座设计。
4、 低扭矩设计。5、 楔形密封结构。
6、 密封面的自清洁结构。
| 序号 | 零件名称 | 材质 |
| 1 | 阀座 | PTFE/RPTFE |
| 2 | 球体 | S304/S316 |
| 3 | 阀体 | WCB/CF8/CF8M |
| 4 | 止推垫圈 | PTFE/RPTFE |
| 5 | 阀杆 | S304/S316 |
| 6 | 填料 | PTFE/RPTFE |
| 7 | 压盖 | S201/S304 |
| 8 | 螺母 | S201/S304 |
| 9 | 垫圈 | S201/S304 |
| 10 | 柄帽 | SS304/SS316 |
| 11 | 手柄 | S201/S304 |
| 12 | 手柄套 | PVC |
