品牌 | 其他 | 型号 | XFG-05 |
加工定制 | 是 | 供气口 | G1/4' |
标准供给压力 | 0.55MPa | 真空口 | G1' |
最高真空度 | -0.09Mpa | 最高适用压力 | 0.9Mpa |
本店所售产品均为厂家***,免运费。
深圳市旋风流体科技有限公司主网站。
旋风系列真空发生器,产品系列齐全,包括单级微型XFK系列(流量从17 l/min到51 l/min),单级XFP系列(流量从122l/min到190 l/min)、两级XFD系列(流量从70 l/min到210 l/min),两级XFB系列(流量从333l/min到667 l/min),两级XFC系列(流量373l/min),叁级大型XFG系列(流量从356 l/min到2850 l/min)、叁级大型省气系列XFP1503系列(流量从1663.6 l/min到6654 l/min)、叁级大型XFH系列(流量从4.27m3/min到10.6m3/min)等等。

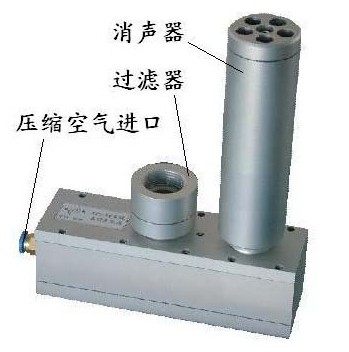

XFG系列旋风高性能大型多级真空发生器,采用三级喷射,省气、引射流量大、真空度高,真空度可达-0.090MPa,真空引射流量在356 l/min~2850 l/min,是同类真空发生器中的佼佼者。
XFG系列产品规格:
真空引射流量(Nl/min)表(在压缩空气压力为0.55MPa下) 真空度单位0.1MPa
真空度 型号 | 0.0 | -0.05 | -0.1 | -0.2 | -0.3 | -0.5 | -0.7 | -0.86 |
XFG-05 | 356.0 | 241.6 | 168.4 | 93.3 | 47.8 | 31.9 | 15.5 | 4.0 |
XFG-08 | 569.6 | 386.6 | 269.4 | 149.3 | 76.5 | 51.0 | 24.8 | 6.4 |
XFG-15 | 1068.0 | 725.0 | 505.0 | 280.0 | 143.0 | 96.0 | 46.5 | 12.0 |
XFG-20 | 1424.0 | 966.4 | 673.6 | 373.2 | 191.2 | 127.6 | 62.0 | 16.0 |
XFG-25 | 1780.0 | 1208.0 | 841.8 | 466.6 | 238.6 | 159.8 | 77.5 | 20.0 |
XFG-30 | 2136.0 | 1449.6 | 1010.4 | 559.8 | 286.8 | 191.4 | 93.0 | 24.0 |
XFG-35 | 2492.0 | 1691.2 | 1178.8 | 653.1 | 334.6 | 223.3 | 108.5 | 28.0 |
XFG-40 | 2848.0 | 1932.8 | 1347.2 | 746.4 | 382.4 | 255.2 | 124.0 | 32.0 |
XFG系列真空发生器在不同输入气体压力下获得的真空度
输入气体压力(0.1MPa) | 0 | 1 | 2 | 3 | 4 | 4.5 | 5 | 5.2 | 5.5 |
获得的真空度(0.1MPa) | 0 | -0.18 | -0.30 | -0.58 | -0.84 | -0.92 | -0.91 | -0.908 | -0.904 |

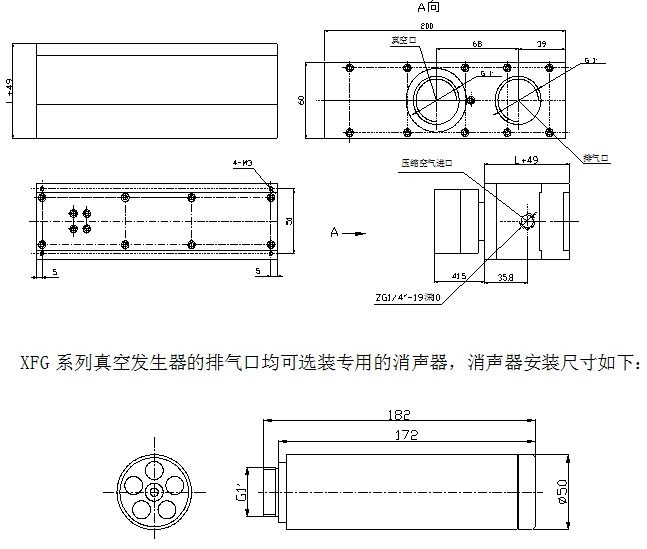

安装尺寸:
注意事项:
请确保您的空压机能在给定的压力下提供足够的空气流量;为确保真空发生器性能,请确保您的空压机工作压力设定在0.55MPa以上;
请确保气源到真空发生器的压缩空气通道中,内径不得有小于表中所需进气管内径的截面,特别注意以下元器件具有足够的流通能力:
阀门:要求阀门中心球头中间的圆孔直径大于表中所需进气管内径;
快速接头:快速接头本体的小通孔直径大于表中所需进气管内径;
水隔组件:确保水隔组件的通气能力满足要求,即真空发生器工作时,水隔组件上压力表的读数降低量小于0.15MPa;
XFG系列多级真空发生器的排气口可接半米左右的软管,以将噪音减到小。
要尽量保证压缩空气清洁、干燥。
压缩空气中的污物可能堵塞喷射通道,遇到这种情况,允许向压缩空气进口通入清洁的水进行冲洗;
压缩空气中的水分会影响真空发生器的性能,特别是在冬季,这些水分结冰后会堵塞喷射通道,遇到这种情况,允许向压缩空气进口通入清洁的热水进行解冻。
