| 品牌 | REXROTH/力士乐 | 型号 | 3GR85×4W2 |
| 原理 | 螺杆泵 | 驱动方式 | 电动 |
| 材质 | 铸铁 | 用途 | 管道泵 |
| 叶轮数目 | 单级 | 泵轴位置 | 卧式 |
| 流量 | 30m³/h | 重量 | 86kg |
| 规格 | 常规 |
3GR85×4，3GR85×4W2 水泥厂稀油站螺杆泵
产品对应到的材质：
螺杆：40Cr，38CrMoal，16MnCrS5，0Cr17Ni4CuS，ZQSn10-1，0Crl8Ni2Mo2，ZlCr18Ni9Ti等***钢材，根据不同的工况条件选定不同材质的螺杆。
衬套：稀土铜钼球铁，ZL109，ZCuSn5Pb5Zn5，QSn4-3，对于输送具有腐蚀性的介质我们通常采用不休钢衬套。
泵体：HT200，QT450-10，QT42-10，ZG270-500，可根据客户的而要求订做焊接钢泵体或不锈钢泵体等
后盖：耐高温球墨铸铁，焊接件，不锈钢等。
轴承：哈尔滨HRB轴承，洛阳LYC轴承，日本NSK轴承，瑞典SKF轴承。
轴承座：耐高温球墨铸铁，HT450-10，不锈钢等可根据客户要求订做。SNS660R54U12.1W2，中石油三螺杆泵
平衡套：铸铝，锡青铜，不锈钢等。
密封压盖：HT200，QT450-10，304不锈钢，316不锈钢等。
机械密封：端面材料：浸呋喃树脂石墨、浸锑石墨、碳化硅、镍基硬质合金、钴基硬质合金。
3GR85×4，3GR85×4W2 水泥厂稀油站螺杆泵
单位名称：黄山艾肯机械制造有限公司
单位地址：黄山市徽州区环城西路51号
联 系 人：丘仁新
联系手机：
Q Q：8
3GR系列三螺杆泵规格型号
3GR20×4W2三螺杆泵 3GR20×4W3三螺杆泵 3GR20×4W21三螺杆泵 3GR20×4W23三螺杆泵
3GR20×6W2三螺杆泵 3GR20×6W3三螺杆泵 3GR20×6W21三螺杆泵 3GR20×6W23三螺杆泵
3GR25×4W2三螺杆泵 3GR25×4W3三螺杆泵 3GR25×4W21三螺杆泵 3GR25×4W23三螺杆泵
3GR25×6W2三螺杆泵 3GR25×6W3三螺杆泵 3GR25×6W21三螺杆泵 3GR25×6W23三螺杆泵
3GR30×4W2三螺杆泵 3GR30×4W3三螺杆泵 3GR30×4W21三螺杆泵 3GR30×4W23三螺杆泵
3GR36×4W2三螺杆泵 3GR36×4W3三螺杆泵 3GR36×4W21三螺杆泵 3GR36×4W23三螺杆泵
3GR36×6AW2三螺杆泵 3GR36×6AW3三螺杆泵 3GR36×6AW21三螺杆泵 3GR36×6AW23三螺杆泵
3GR42×4AW2三螺杆泵 3GR42×4AW3三螺杆泵 3GR42×4AW21三螺杆泵 3GR42×4AW23三螺杆泵
3GR42×6AW2三螺杆泵 3GR42×6AW3三螺杆泵 3GR42×6AW21三螺杆泵 3GR42×6AW23三螺杆泵
3GR50×2W2三螺杆泵 3GR50×2W3三螺杆泵 3GR50×2W21三螺杆泵 3GR50×2W23三螺杆泵
3GR50×4AW2三螺杆泵 3GR50×4AW3三螺杆泵 3GR50×4AW21三螺杆泵 3GR50×4AW23三螺杆泵
3GR70×2W2三螺杆泵 3GR70×2W3三螺杆泵 3GR70×2W21三螺杆泵 3GR70×2W23三螺杆泵
3GR70×3W2三螺杆泵 3GR70×3W3三螺杆泵 3GR70×3W21三螺杆泵 3GR70×3W23三螺杆泵
3GR70×4W2三螺杆泵 3GR70×4W3三螺杆泵 3GR70×4W21三螺杆泵 3GR70×4W23三螺杆泵
3GR85×2W2三螺杆泵 3GR85×2W3三螺杆泵 3GR85×2W21三螺杆泵 3GR85×2W23三螺杆泵
3GR85×4W2三螺杆泵 3GR85×4W3三螺杆泵 3GR85×4W21三螺杆泵 3GR85×4W23三螺杆泵
3GR100×2W2三螺杆泵 3GR100×2W3三螺杆泵 3GR100×2W21三螺杆泵 3GR100×2W23三螺杆泵
3GR100×4W2三螺杆泵 3GR100×4W3三螺杆泵 3GR100×4W21三螺杆泵 3GR100×4W23三螺杆泵
3GR110×2W2三螺杆泵 3GR110×2W3三螺杆泵 3GR110×2W21三螺杆泵 3GR110×2W23三螺杆泵
3GR110×4W2三螺杆泵 3GR110×4W3三螺杆泵 3GR110×4W21三螺杆泵 3GR110×4W23三螺杆泵
3GR85×4，3GR85×4W2 水泥厂稀油站螺杆泵
一、概述
1.3GR三螺杆泵是具有良好能力的容积式低压转子泵，适用于输送具有润滑性无固体颗粒杂质的各种带有粘稠度油品：燃料油、乳化液、重柴油、液压油、机械油等。粘度范围可达3~760mm2/s;输送介质的压力在10MPa以内。
三、结构特点

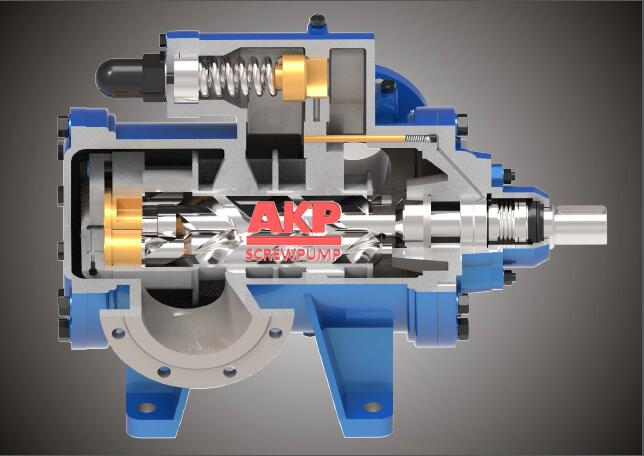

1.三螺杆泵有一根主螺杆(简称主杆)，两根从动螺杆（简称从杆）装上轴套一起相互啮合设置在轴套内，衬套安装在泵体内，两端有前后端盖以及轴承，机封和轴承座等主要部件固定组成。当主动螺杆在原动机带动下旋转，从动螺杆由螺旋型面两边的压力差，有输送介质推动而旋转，此时被输送液体进入泵吸入口后沿着螺杆轴向均匀进入密封腔内，由于主，从螺杆在***啮合螺旋面长度下形成密封腔，且在运动过程中密封腔体体积不变化。从而能平稳无搅动地将介质从泵吸入腔输送到排除腔，达到输送介质的功能，由于螺杆型线密封性能良好，从动螺杆能自转，所以本泵具有不设置同步齿轮，输送压力高；结构紧凑；性能稳定；效率高；均匀连续；无脉冲现象，噪声振动小；使用寿命长和维护方便等特点。
2. SN 系列三螺杆泵结构形式有型号说明的几种，但主要部件泵芯是相同的，泵芯分轴承内置和轴承外置两种，与不同结构泵体、后端盖、安全阀和底板或顶盖组成不同泵头。
3.SN系列三螺杆泵轴伸支撑较小，因由原动机经弹性联轴器直联驱动，不得由皮带轮等产生较大额外径向力的传动方式传动。
4.为了防止由某种原因使管路阻力突然增加致使泵的压力超过允许值而损坏泵、原动机、泵配带安全阀或其他保护装置，限制泵的高压力。
二、泵的安装
1.泵安装前因检查油封是否良好，并检查在运输中是否损坏，用手转动联轴器是否有卡涩现象。
2.如果单泵需和电机组装时，应将泵头的键及键槽去毛刺、抹上机油，然后将泵联轴器装上泵轴，禁止因安装方法不正确照成机封动环破裂。
3.安装泵的吸油口和排油口时，其管径不得小于泵的吸油口和排油口口径，吸油口管道不应太长，弯头不应过多，否则将影响泵的工作性能。
4.所有的管路、闸阀、阀等都应在安装前冲洗干净，否则安装中的残留物；如焊渣、钢粒、螺母、螺丝等将会损坏泵的零部件，影响泵的使用和寿命，所以应在吸入管路安装过滤器，过滤器的网孔大小可以根据工作情况及介质粘度确定，一般可用20~80目，过滤面积一般不得小于吸油管横截面积的20倍，对于输送介质清洁度差的榨油或重油，好采用三层过滤，过滤器应定期清洗。以保证充足的供油。
5.泵底部***平稳的安装在基础上，地脚螺钉***拧紧。
6.联轴器的同轴度、直线度***用钢板尺、塞尺从四个方向上检查。
7.装配后应能用手轻松的转动联轴器。
8.吸入和排出管道***与泵体法兰连接正确，不能为使吸入口和排除管道就位而用螺栓错动泵体，同时不要忘记放垫片或‘O’型圈。
9.若可能，泵吸入、排出管道的公称尺寸应保证吸油管道流速不大于1m/s,排出管道流速不大于3m/s.
10.当两台以上的泵安装在同一条主管线上时，为便于泵带压启动，在近泵的排油管上***安装止回阀。
3GR三螺杆泵汽蚀余量、进出口法兰大小及泵重：
3GR25×4系列，汽蚀余量6m或6.5m，进出口25mm、20mm，泵重9KG
3GR25×6系列，汽蚀余量6m或6.5m，进出口25mm、20mm，泵重11KG
3GR30×4系列，汽蚀余量5.5m或6m，进出口32mm、25mm，泵重15KG
3GR36×4系列，汽蚀余量5m或5.5m，进出口50mm、40mm，泵重21KG
3GR36×6A系列，汽蚀余量5m或5.5m，进出口50mm、40mm，泵重25KG
3GR42×4A系列，汽蚀余量4.5m或5m，进出口65mm、40mm，泵重60KG
3GR42×6A系列，汽蚀余量4.5m或5m，进出口65mm、40mm，泵重70KG
3GR50×2系列，汽蚀余量4.5m或5m，进出口80mm、50mm，泵重80KG
3GR50×4A系列，汽蚀余量4.5m或5m，进出口80mm、50mm，泵重90KG
3GR70×2系列，汽蚀余量4.5m或5m，进出口100mm、65mm，泵重105KG
3GR70×4系列，汽蚀余量4.5m或5m，进出口100mm、65mm，泵重120KG
3GR85×2系列，汽蚀余量4.5m或5m，进出口125mm、80mm，泵重158KG
3GR85×4系列，汽蚀余量4.5m或5m，进出口125mm、80mm，泵重178KG
3GR100×2系列，汽蚀余量4m或4.5m，进出口150mm、100mm，泵重200KG
3GR110×2系列，汽蚀余量4m或4.5m，进出口200mm、150mm，泵重225KG
3GR110×4系列，汽蚀余量4m或4.5m，进出口200mm、150mm，泵重325KG
