| 品牌 | REXROTH/力士乐 | 型号 | 3GR50*2W21 |
| 原理 | 螺杆泵 | 驱动方式 | 电动 |
| 材质 | 铸铜 | 用途 | 管道泵 |
| 叶轮数目 | 单级 | 泵轴位置 | 卧式 |
| 流量 | 16m³/h | 重量 | 60 |
| 规格 | 常规 |
3GR50*2W21，16立/h，1MPa，2900RPM，8.1KW三螺杆泵
一、 用途
3G系列三螺杆泵用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的介质。主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。
单位名称：黄山艾肯机械制造有限公司
单位地址：黄山市徽州区环城西路51号
联 系 人：丘仁新
联系手机：
Q Q：8
三螺杆泵是依靠泵体与螺杆所形成，当主动螺杆转动时，带动与其啮合的从动螺杆一起转动，吸入腔一端的螺杆啮合空间容积逐渐增大，压力降低
二、结构特点

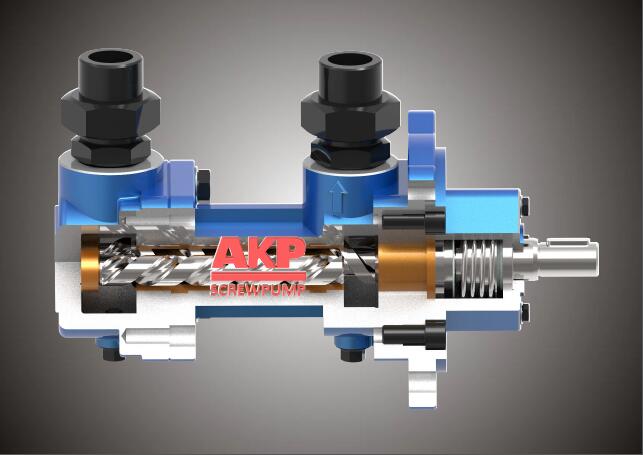

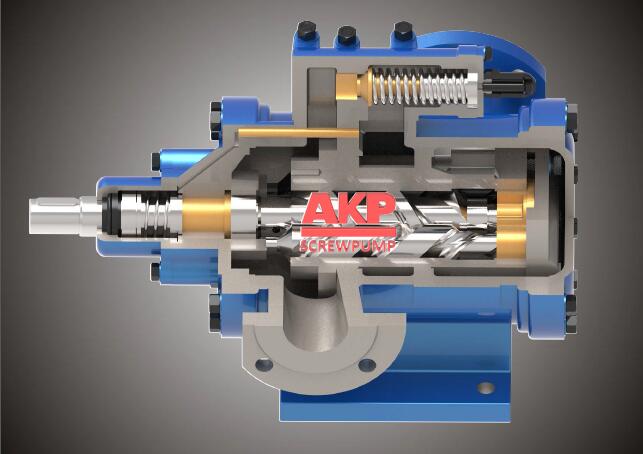

3G系列三螺杆泵为转子式容积泵。由特殊型线构成的螺旋面的主动螺杆转动时，其动密封腔室将把液体由吸入口吸入并沿轴向连续、无脉动的输送到排出口。主杆采用液压平衡，从杆的轴向力支撑在后盖上，并由液压力驱动旋转，因而螺杆型面仅传递液压扭矩，并不受力，也无磨损，对全部传动零件而言，均由被输送介质润滑。主杆的径向由平衡活塞定位，且借助于平衡活塞和轴套的间隙使高压腔和密封腔分开，在密封腔内装有机械密封，腔内的油液回油孔与泵的吸入腔相通，因而不受排出压力的影响。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵看，为顺时针旋转。
3GR50*2W21，16立/h，1MPa，2900RPM，8.1KW三螺杆泵
三、3G三螺杆泵按泵的用途分类
系列特征 | 系列代号 | 结构型式 | 适用范围 | 性能范围 | |
流量m3/h | 工作压力Mpa | ||||
润滑系列 | 3G 3GC | 卧式 单吸 | 20~150cst润滑油类及润滑性液体 | 0.3~94 | 6.0 |
3GS 3GCS | 卧式 双吸 | 85~590 | 1.6 | ||
3GCG | 立(悬挂)式 单吸 | 10~96 | 0.8 | ||
3GCL | 立式柱脚型 单吸 | 4~96 | 0.8 | ||
3GCLS | 立式柱脚型 双吸 | 88~306 | 0.8 | ||
燃油系列 | 3GR 3GCR | 卧式 单吸 | 3~365cst轻重质燃油类 | 0.3~94 | 6 |
2.5 | |||||
3GSr 3GCSr | 卧式 双吸 | 85~590 | 1.6 | ||
高粘油系列 | 3GN | 卧式 单吸 | 365~760cst高粘油类 | 1~40 | 2.5 |
四、性能特点 3GR50*2W21，16立/h，1MPa，2900RPM，8.1KW三螺杆泵
1、介质为直线连续输送、无搅拌、无脉动。
2、振动小，噪音低。
3、压力***率高。
4、结构简单、拆装方便。
5、体积小，重量轻。
6、磨损轻微，寿命长。
3GR50*2W21，16立/h，1MPa，2900RPM，8.1KW三螺杆泵
五、规格型号
3GR25×4 | 3GR 25×6 | 3GR 30×4 | 3GR 36×4 | 3GR 36×6A | 3GR 42×4A |
3GR 42×6A | 3GR 50× | 3GR 50×4A | 3GR 70×2 | 3GR 70×4 | 3GR 85×2 |
3GR 85×4 | 3GR 100×2 | 3GR 110×2 | 3GR 110×4 | 3GS160D×4 | 3GS200D×3 |
