一、概述：

二、设备工作原理：

无塔供水设备采用气压式供水。利用密封罐体，使局部增压达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体使罐内气体受到压缩，压力逐渐增大。当压力达到指定上***电接点压力表通过控制柜使泵机自动停止。无塔供水设备中的水压高于外界压力，自动送至供水管网。当罐体内水位下降，气压减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。如此反复，使设备不停供水。当罐内气体不足时，补气阀可自动补气。无塔供水设备不需配备专职操作人员。

无塔供水其实就是一个变频恒压供水系统。

变频恒压供水控制系统通过测到的管网压力，经变频器的内置PID调节器运算后，调节输出频率，实现管网的恒压供水。变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵逻辑切换。为防止水锤现象的产生，泵的启停将联动其出口阀门。

系统工作原理间图如下所示。假设整个系统由四台水泵，一台变频器，一台PLC和一个压力变送器及若干辅助部件构成。各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1—5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC用于逻辑切换。

无塔供水原理图

此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。

无塔供水优点是，不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。无塔供水比建造水塔节约投资70%，比建在高位水箱节约投资60%，大大节约土建投资，广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。无塔供水设备户在20－2000户。日供水量在20－50000m3，供水高度达150米，即50层楼房。

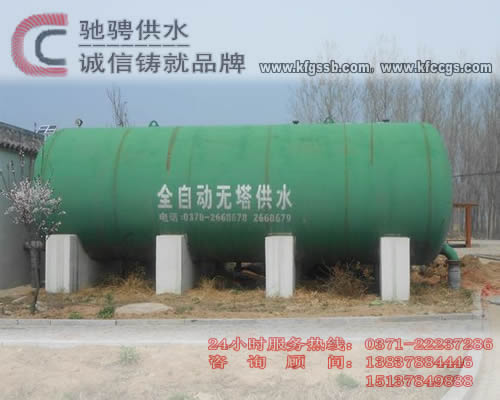

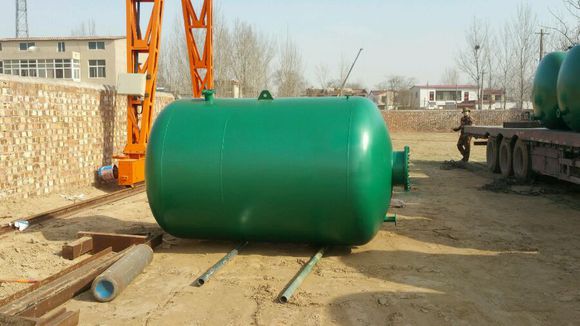

卧式无塔供水设备组成
1、卧式无塔供水设备工作泵、常用单级或多级卧式或立式清水离心泵。
2、小泵和小气压罐：在小流量甚至零流量持续时间较长，为更节电时设置。
3、变频控制柜：变频控制柜是变频调速给水设备的核心部分，一般由供货厂家按水泵功率配套供应。
4、附件：主要包括连接管道，以及阀门、止回阀、***阀（有小气压罐时）、压力表、压力继电器和底座等。一般组装式设备由厂家组装好供货。
